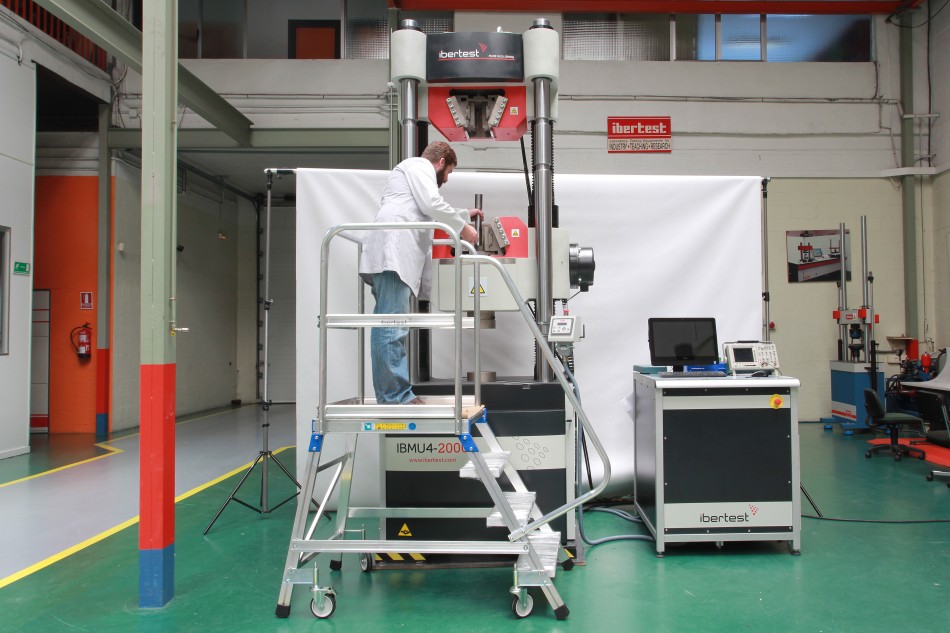

Máquina universal de ensayos IBMU4 2000. Capacidad 2000 kN.

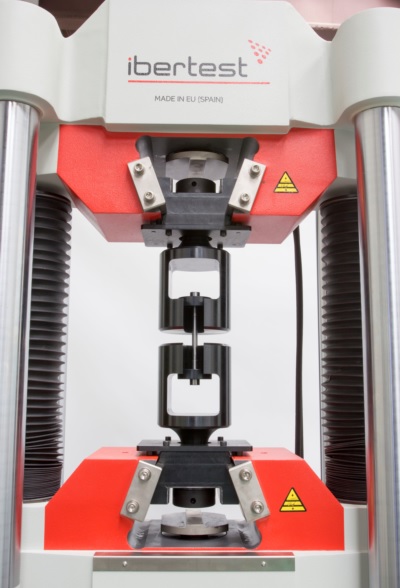

IBMU4-2000-MD2W_Luis escalera_02IBERTEST IBM4-1000-MD2-WIBMU4_2000_Cizalladura_Antonio_Maquina universal de ensayo instaladaensayo traccion probeta proporcionalMaquina de ensayo IBMU4 con dispositivo para probetas con cabeza mecanizadaensayo traccion corrugado ibmu4Cabezal-inferior-maquina-universal-ensayo

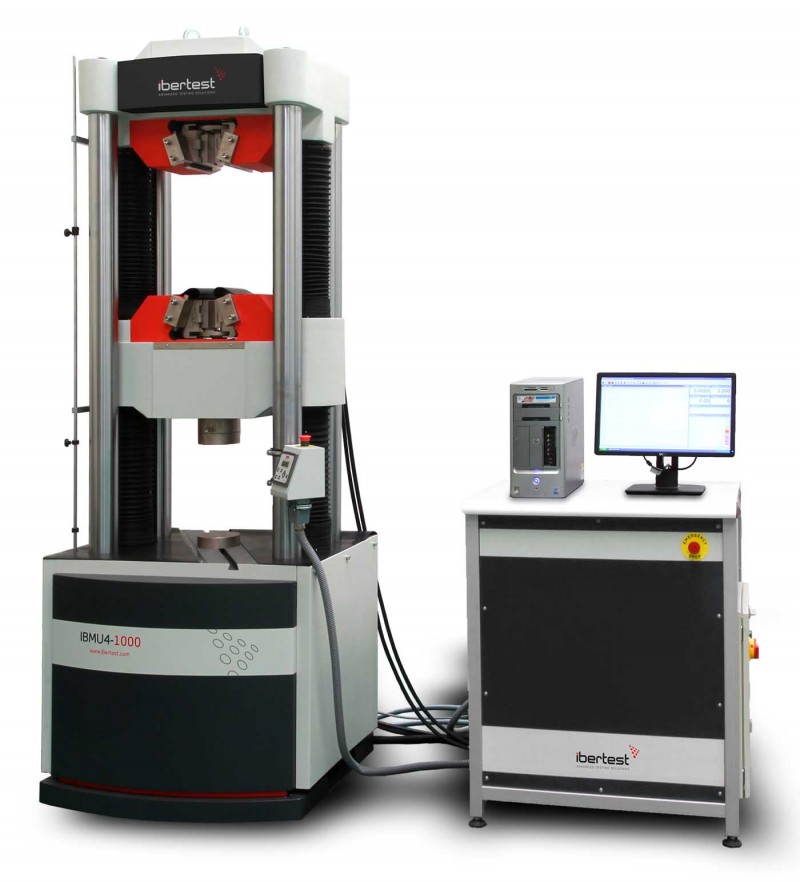

Máquina de ensayo universal hidráulica – Serie IBMU4

Disponibles hasta 3000 kN de capacidad.

El doble espacio de ensayo es ideal para aquellos usuarios que cambian en un corto espacio de tiempo de ensayo de tracción a ensayo de compresión o ensayo de flexión. Una zona de ensayo se configura para el ensayo de tracción y la segunda zona de ensayo se configura para el ensayo de compresión o flexión, eliminando los tiempos de cambio de accesorios de ensayo.

Diseño compacto que permite altas capacidades de ensayo sin necesidad de una altura excesiva en el laboratorio.

Cabezales hidráulicos incorporados en travesaño intermedio con manejo por mando a distancia. Mando a distancia controla apertura y cierre de mordazas, así como posicionamiento de travesaño intermedio

Incluidos dispositivos de flexión y compresión dentro del suministro estándar.

Maquinas Universales De Ensayos series IBMU4

Consulta o solicita un presupuesto

Descripción del Producto

Productividad y gran capacidad con doble espacio de ensayo

La serie IBMU4 se caracteriza por ser una máquina de ensayo de materiales de accionamiento hidráulico, que aporta una gran productividad a aquellos usuarios que realicen varios tipos de ensayo de materiales en un corto periodo de tiempo.

Al disponer de dos zonas de ensayo en la misma máquina, podemos tener listo para realizar 2 tipos diferentes de ensayo, por un lado un ensayo de tracción en los cabezales hidráulicos integrados y por otro, un ensayo de compresión, de flexión, etc.

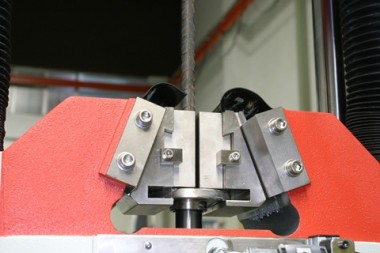

Las máquinas de la serie IBMU4 están disponibles con capacidades de 600, 1000, 1500, 2000 o 3000 kN y son la solución idónea para la realización de ensayos sobre barras de acero corrugado, acero para estructuras, probetas metálicas gruesas, cadenas, etc.

Ventajas para su ensayo de materiales

  • Doble espacio de ensayo para optimizar los cambios de ensayo.
  • Ejecución de ensayos 100% automático, el movimiento del cilindro hidráulico se realiza mediante una servoválvula de alta calidad, asegurando una gran precisión durante el ensayo.

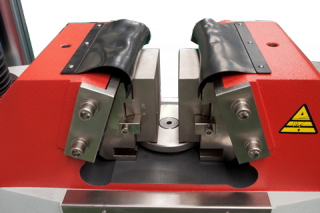

  • Cabezales hidráulicos integrados en el cuerpo del travesaño móvil intermedio, de gran rigidez, con capacidad de amarre de probetas de grandes dimensiones.
  • Posicionamiento automático de cabezal mediante husillos motorizados.
  • 4 columnas de elevada rigidez.
  • La medida de fuerza se realiza mediante célula de carga de bandas extensométricas situada en serie con el pistón de carga.
  • El conjunto formado por el cilindro y pistón hidráulicos se encuentran alojados en el bastidor inferior aportando un diseño compacto consistente.
  • El control de la velocidad de ensayo se puede realizar en fuerza, desplazamiento y deformación

Calidad, calibración y más información

Las máquinas de ensayo de la serie IBMU4 de Ibertest, disponen de diferentes dispositivos de ensayo que cubre un gran número de diferentes ensayos a realizar y de materiales distintos como:

  • Acero
  • Aluminio
  • Otros metales
  • Materiales compuestos
  • Maderas
  • Cemento

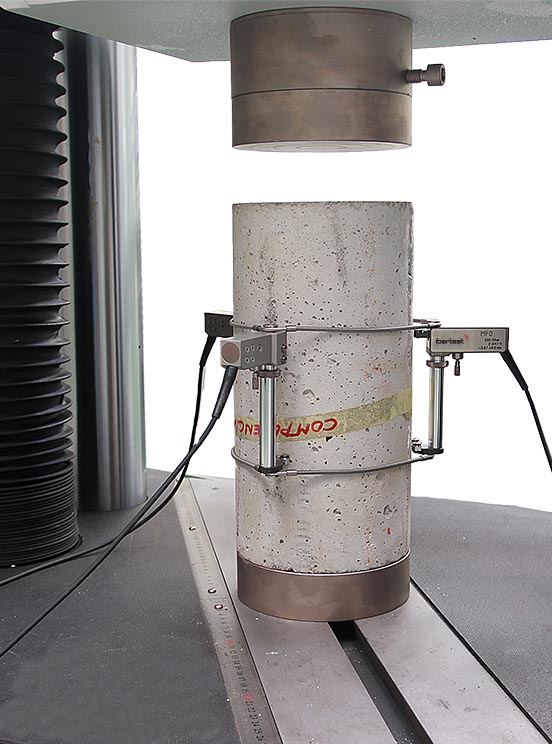

  • Hormigón ( concreto)

Algunos de los ensayos para los que esta gama de maquinas de ensayo está preparada para realizar:

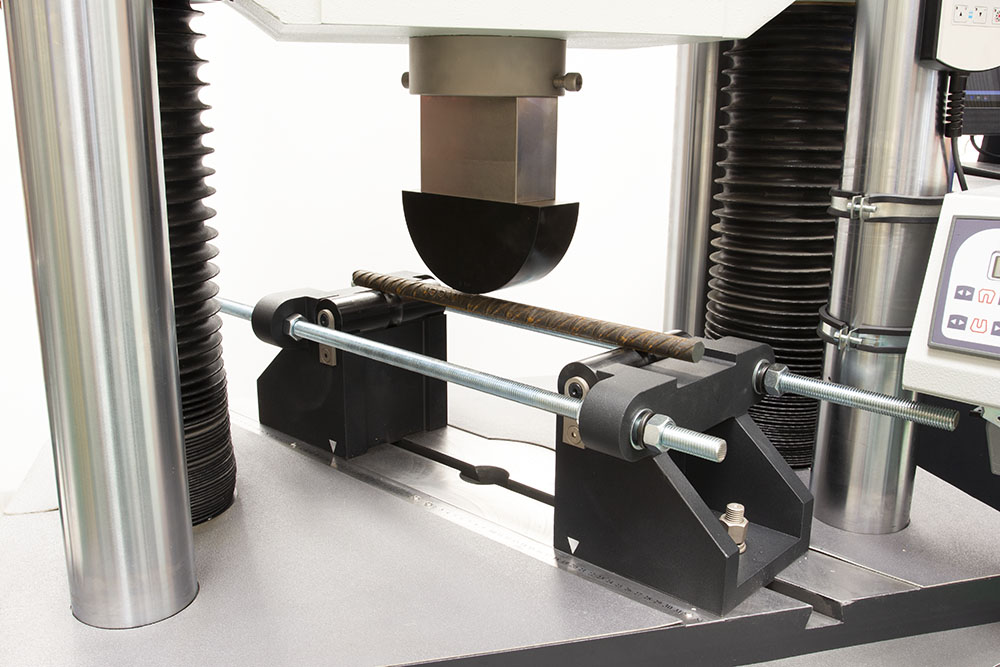

  • Ensayo de flexión según ASTM E290
  • Ensayo de tracción según ISO 6892, ISO 1608, EN 10002-1 y ASTM E23

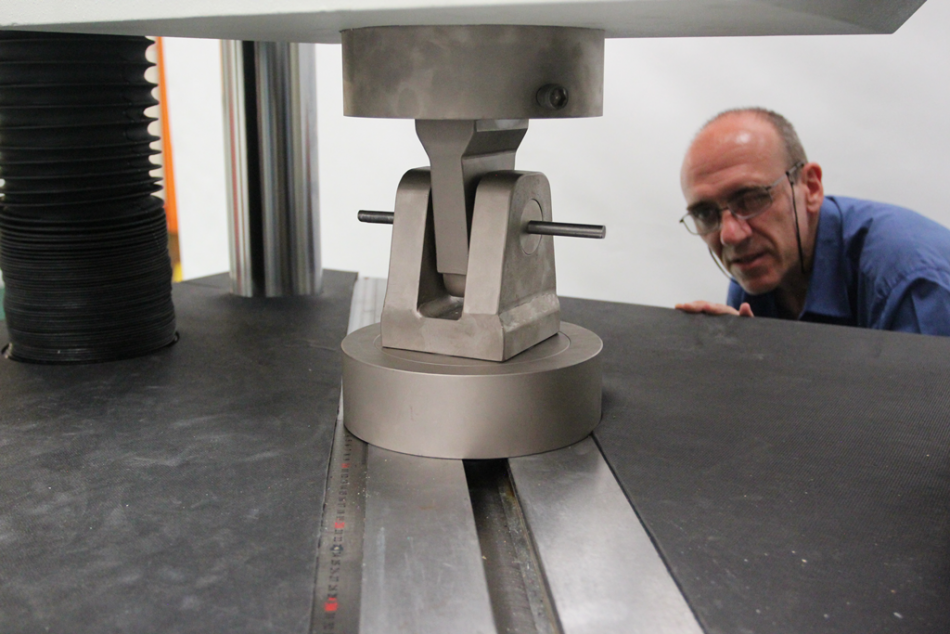

  • Ensayo de cizalladora
  • Ensayo de compresión ASTM D695
  • Ensayo de fatiga (a bajas frecuencias)
  • Otros como los ensayos según NADCAP GE-S400, CREEP, ASTM E 139
  • Ensayo de plegado

Los principales componentes de las máquinas de ensayo de IBERTEST pasan un estricto control de calidad, siendo verificados en nuestro laboratorio de metrología donde contamos con gran número de equipamiento de control de calidad como: proyector de perfiles, durómetros, rugosímetro, máquina de coordenadas 3D, etc.

Las máquinas de ensayo de IBERTEST no solo aseguran su calidad a través del control de calidad de sus componentes, si no que son verificadas de forma global y funcionalidad, mediante una calibración por parte de nuestro laboratorio de calibración y certificación oficial, acreditado por ENAC (miembro de ILAC) el cual emite un certificado de calibración de validez internacional, conforme a la norma de calibración de máquinas de ensayo ISO 7500-1.



MODELO

IB-MU4-600

IB-MU4-1000

IB-MU4-1500

IB-MU4-2000

IB-MU4-3000



Fuerza máxima



600 kN



1000 kN



1500 kN



2000 kN



3000 kN



Precisión Clase según ISO 7500-1



Clase 0.5



Medida de fuerza



Célula de carga universal (tracción-compresión) de bandas extensométricas



Rango de medida



2 al 100% de la capacidad nominal de la célula de carga



Resolución de fuerza



5 dígitos con coma flotante



Repetibilidad de la célula de carga



Mejor o igual que ± 0.05 %



Nº de columnas (Diámetro en mm)



4(ø 100 mm)



4(ø 110 mm)



4 (ø 125 mm)



Nº de husillos (Diámetro en mm)



2 (ø 120 mm)



2 (ø 140 mm)



Carrera del pistón



250 mm



Máxima velocidad de ensayo a plena carga



80 mm/min



50 mm/min



Velocidad de desplazamiento del pistón



160 mm/min



100 mm/min



Velocidad de desplazamiento de travesaño



350 mm/min



200 mm/min



Distancia libre entre columnas



540 mm



565 mm



760 mm



870 mm



Distancia máxima entre cabezales de tracción



780 mm



1000 mm



1450 mm



Distancia máxima entre platos de compresión



780 mm



850 mm



1250 mm



Resolución de desplazamiento



0,001 mm



Dimensiones del marco de ensayos (mm)



910 x 790 x 2640



1420 x 1150 x 3800



1500 x 1150 x 3860



Peso aproximado



2900 kg



10.120 kg



11.000 kg



Dimensiones del grupo hidráulico (mm)



Pupitre carenado de dimensiones: 910 x 980 x 1100 mm (aprox.)



Peso aproximado del grupo hidráulico



325 kg



Alimentación eléctrica



Trifásica 380 V más neutro y tierra, 50/60 Hz (a especificar)



Seguridad



2 paradas de emergencia, una en el marco de ensayos y otra en la zona de control
