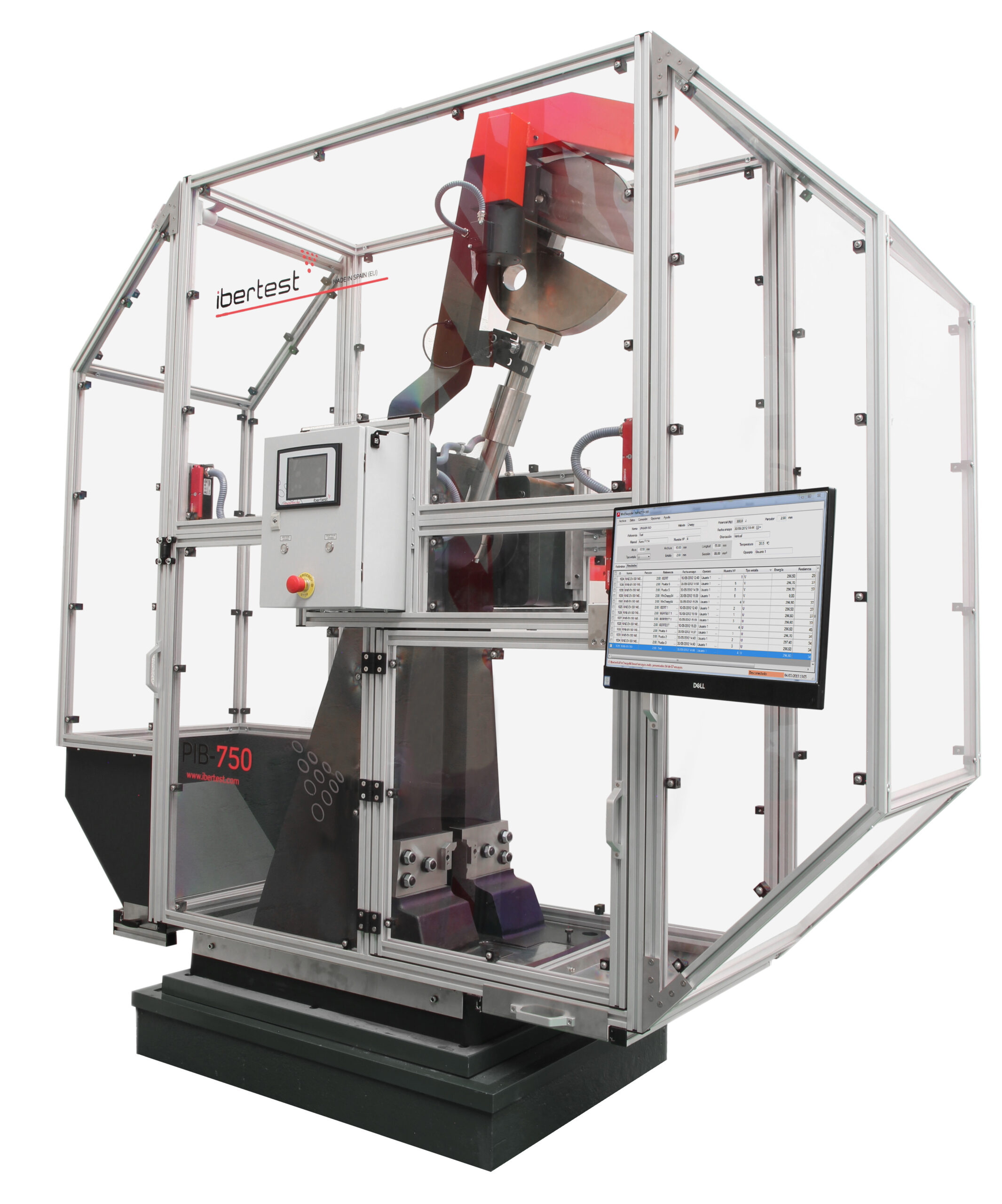

  • Péndulo Charpy e IZOD para Ensayo de Impacto – Serie PIB

    Equipo diseñado para la realización de ensayo de Impacto Charpy e Izod.

    Motorizado con elevación de péndulo automática, sistema de control y configuración digital, mediante pantalla táctil a color y conexión a PC por puerto USB.

    Diseñado para cumplir con las normativas de ensayo ASTM E23, ISO 148, EN 10045-1, DIN 50115, ISO/R 84-1959 Energías para ensayo de impacto intercambiables:150 Julios, 300 Julios, 450 Julios y 750 Julios.

    Opción de robotización del proceso de ensayo de impacto. Accesorios disponibles para ensayos con probetas criogenizadas. Disponible versión instrumentada, para determinación de energía absorbida mediante medición de deformación de percutor de impacto.



    Consulta o solicita un presupuesto

    Descripción del producto

    Máxima confianza en su ensayo de impacto con péndulo charpy

    • Fiabilidad en resultados gracias al cumplimiento demostrado de las especificaciones de la normativa de ensayo ASTM E 23 e ISO 148.
    • Repetibilidad en la medición de energía de impacto y cálculo de resiliencia, gracias a construcción robusta
    • Verificamos elementos principales que afectan al ensayo de impacto Charpy. Este proceso se realiza con personal de nuestro laboratorio oficial de calibración ENAC, usando medios calibrados y trazables internacionalmente que poseemos en nuestro laboratorio de metrología.

    Ventajas para su ensayo de materiales

    • Confianza en la digitalización: demostramos que las mediciones realizadas por los transductores y componentes del sistema digital no falsean los resultados del ensayo Charpy.
    • Verificamos que las mediciones mostradas se corresponden con los valores reales de energía de impacto. Calculamos energía del ensayo charpy en varios puntos mediante determinación de la energía potencial y verificamos que se corresponde con lo medido y mostrado por el sistema digital.
    • Emitimos un certificado con cada péndulo de impacto Charpy para demostrar que nuestro equipo cumple con los requisitos exigidos para el ensayo de impacto acorde a normativa ASTM E 23 o ISO 148
    • Energías para ensayo de impacto intercambiables:150 Julios, 300 Julios, 450 Julios y 750 Julios. Equipado con dispositivo para ayuda de cambio de energías del péndulo charpy
    • Resolución medida ensayo Charpy: hasta 0,01J Y 0,018°.
    • Máxima productividad: velocidad de proceso de ensayo de impacto entre 5 y 8 segundos
    • Elevación automática del péndulo charpy “al vuelo”.
    • Lanzamiento de péndulo charpy con cierre de puerta de protección (configurable por el usuario)
    • Múltiples configuraciones y accesorios: Posibilidad de automatizar totalmente procedimiento, incluida carga de probetas.
    • Posibilidad de instrumentar: medir deformaciones dinámicas en percutor de impacto charpy para calcular energía de forma dinámica
    • Máxima Ergonomía: Acceso a zona de ensayo mediante apertura de trapecios delantero y trasero de protección perimetral(controlado con sistema de seguridad)para cambio de energías / tareas de mantenimiento

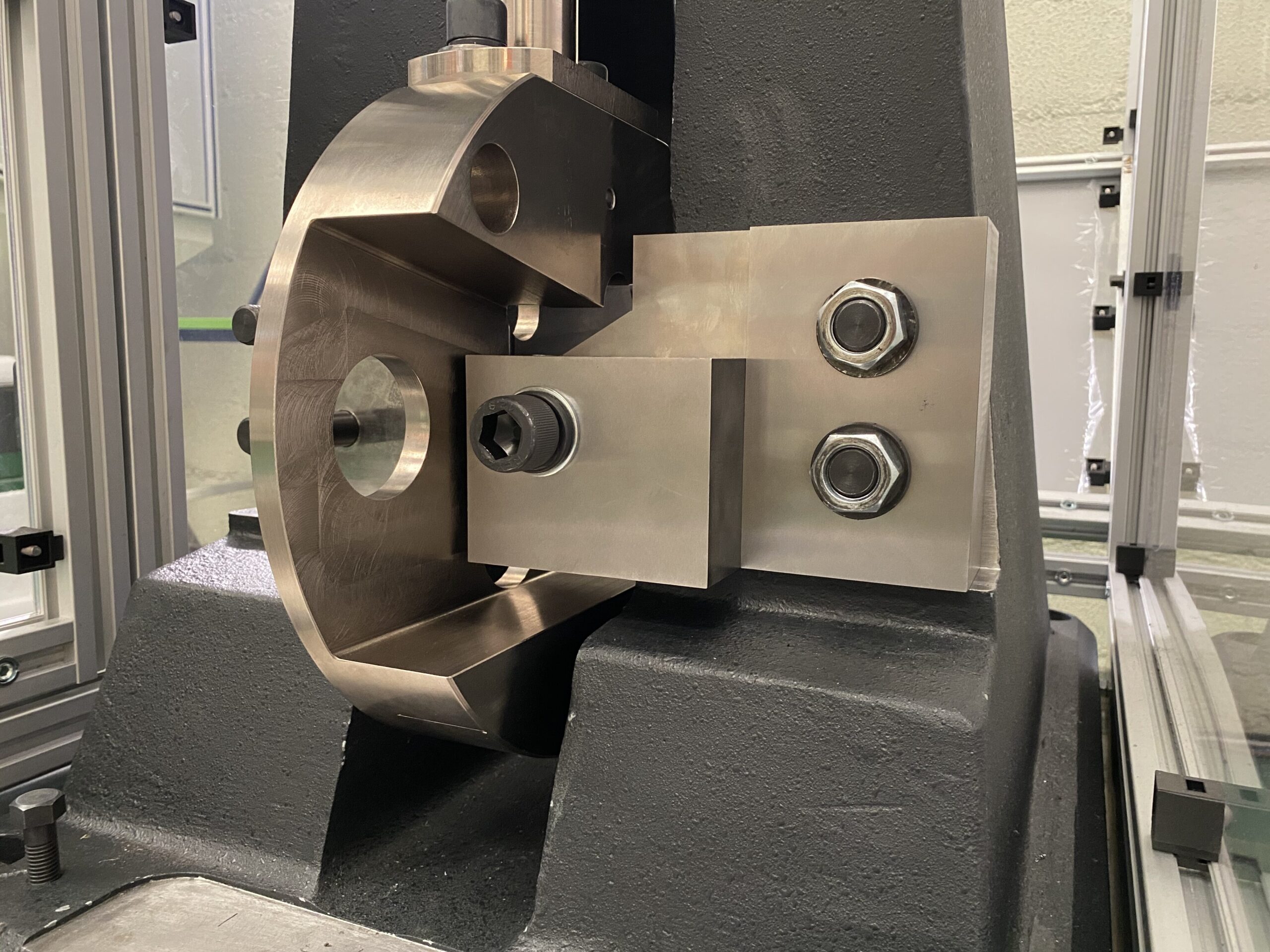

    • Disponible yunque con radios intercambiables: permite cambiar sólo la zona de contacto con la probeta charpy, minimizando la inversión en mantenimiento. Tanto yunques como percutores son elementos de desgaste susceptibles de cambio con el tiempo
    • Múltiples combinaciones de yunques y soportes para permitir ensayo de probetas Charpy e IZOD de diferentes secciones. La probeta para ensayo de impacto Charpy más común es la de 10x10x55mm, pero existen otros tipos de probetas que pueden ser ensayadas en el péndulo Charpy IBERTEST con la adecuada combinación de elementos.
    • Dispositivo tipo pala o dispositivo mecánico para posicionamiento de probeta
    • Opción de posicionamiento de probeta charpy mediante sistema mecánico o robótico
    • Bandeja recogida de probetas charpy
    • Conjunto de accesorios para ensayos de flexión por choque según IZOD, formado por:
    • Brazo IZOD con energía máxima de impacto de 165 Julios.
    • Dispositivo de amarre para dispositivo IZOD 0,452″ diam.
    • Apoyos con dispositivos de amarre para probetas IZOD de 0,798″ diam.
    • Posibilidad de realizar ensayo de tracción por impacto

    Cuidado de la seguridad del usuario en ensayo de impacto con péndulo Charpy

    • Protección perimetral integral en policarbonato y aluminio estructural
    • Accesos controlados con cierres de seguridad eléctricos con enclavamiento que impiden apertura con péndulo charpy en movimiento.
    • Detección de acceso abierto para impedir lanzamiento de péndulo.
    • Elementos de cierre y detección acorde a normativas de seguridad internacionales
    • Doble anclaje mecánico de péndulo en posición de lanzamiento



    MODELOPIB-300PIB-450PIB-750
    Energia de impacto (máx.)300 Julios450 Julios750 Julios
    Peso de la maza20,4 kg30,3 kg50,5 kg
    Longitud del péndulo770 mm770 mm770 mm
    Velocidad de la maza (máx.)5,42 m/s5,42 m/s5,42 m/s
    Sistema de medida de ánguloEncoder digitalEncoder digitalEncoder digital
    Ángulo, resolución0,018°0,018°0,018°
    Energía, resolución.0,01 J0,01 J0,01 J
    Dimensiones2150 x 600 x920 mm2150 x 600 x920 mm2150 x 600 x920 mm
    Peso neto aprox.750 kg900 kg1200 kg
    Alimentación eléctrica3x380 V + N + T / 50-60 Hz3x380 V + N + T / 50-60 Hz3x380 V + N + T / 50-60 Hz
    Potencia absorbida500 W500 W500 W

    Todos los modelos son fabricados acorde a la normativa de ensayos: EN-ISO 148, EN-ISO 10045-1, DIN 50115 y ASTM E231
