  • Equipo para ensayo automático del tiempo de fraguado en cementos – AUTOVICAT

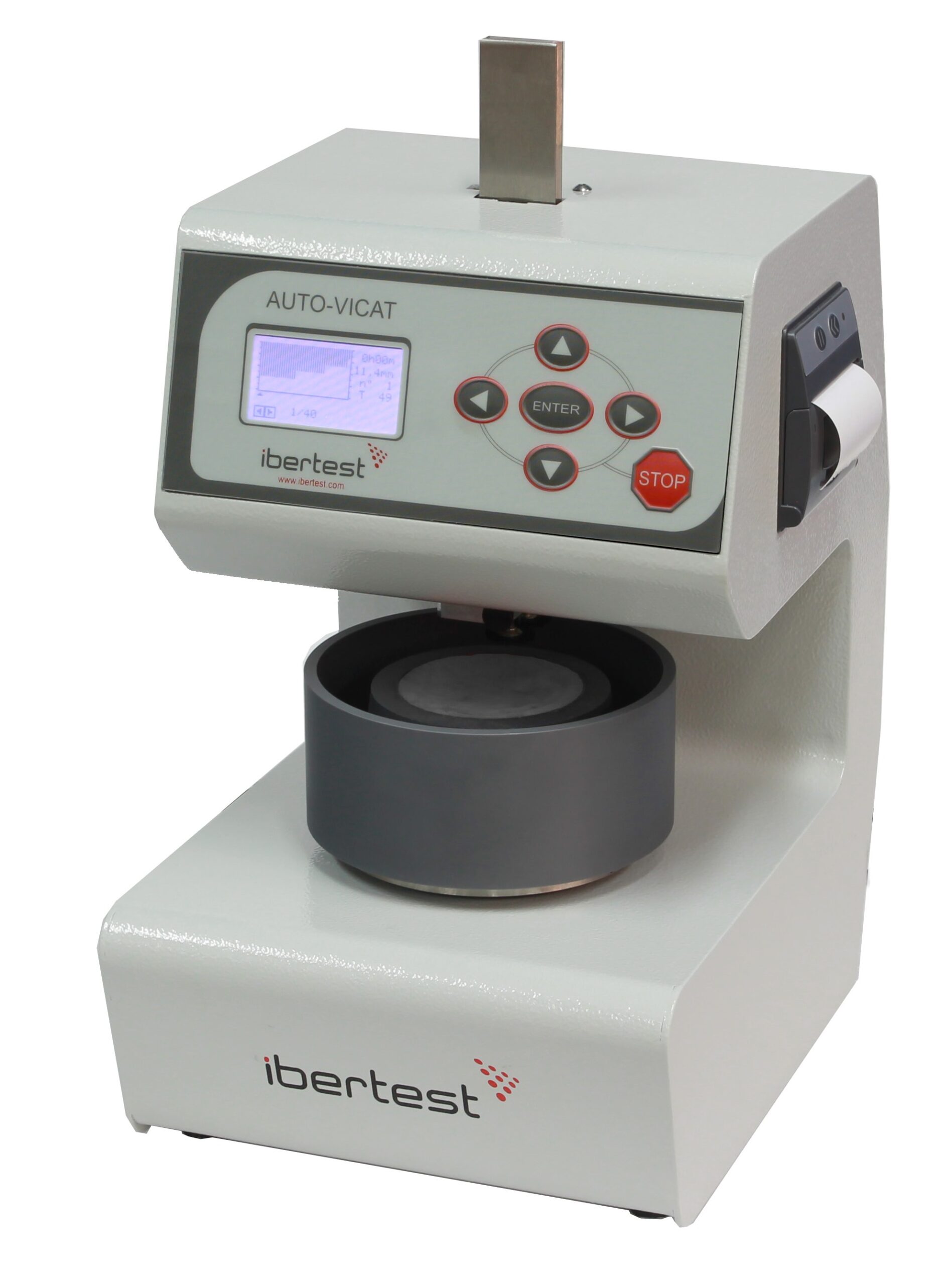

    AUTOVICAT de IBERTEST es un equipo para la ejecución automática de ensayos de determinación del tiempo de fraguado en cementos por el método de Vicat.

    El equipo AUTOVICAT permite, con los accesorios adecuados, realizar los siguientes ensayos de forma totalmente automática:

    • Principio y fin de fraguado en cemento1, según Normas EN 196-3 y ASTM C191.
    • Consistencia normal en cementos, según las Normas EN 196- 3 y ASTM C187.
    • Tiempo de fraguado en yesos, según Norma EN 13279-2.
    • Tiempo de fraguado en aditivos para hormigones, morteros y pastas, según Norma EN 480-2.

    Así como cualquier otra norma o procedimiento de ensayo similar.

    Consulta o solicita un presupuesto

    Descripción del producto

    Características generales del equipo AUTOVICAT para ensayos de tiempo de fraguado en cementos

    Equipo de 4ª generación, en cuyo diseño se ha tenido en cuenta toda la experiencia de IBERTEST (más de 40 años), en la fabricación de Agujas de Vicat automáticas.

    El equipo ejecuta automáticamente las punzonadas necesarias para la determinación del tiempo de fraguado, dejando caer, a intervalos definidos, una aguja normalizada sobre la pasta pura de cemento (recién amasada según la norma de ensayos EN 196-3) y contenida en un molde troncocónico.

    Tras cada punzonada, el equipo recupera la aguja y mide, de forma muy precisa, la profundidad alcanzada. En las sucesivas punzonadas, la profundidad alcanzada es menor según el cemento va fraguando. En el punto final de fraguado, la aguja ya no penetrará en el cemento endurecido, momento en el cual el ensayo se da por finalizado.

    El ensayo efectuado puede imprimirse por medio de la impresora integrada en el equipo. El equipo dispone de una memoria interna que permite el almacenamiento de los datos de los 100 últimos ensayos realizados.

    Como característica adicional el equipo permite realizar el ensayo de consistencia de la pasta de cemento para comprobar si la relación agua/cemento usada es la correcta.

    Ventajas del equipo AUTOVICAT IBERTEST para ensayos de tiempo de fraguado de cementos, yesos y otros materiales.

    La profundidad de penetración es medida mediante un encoder digital de resolución mejor que 0,1 mm. La medida de la profundidad de penetración se expresa en 0,1 mm, 10 veces más preciso que lo exigido por la norma de ensayo.

    Todos los movimientos que ejecuta el equipo en cada uno de los tres ejes (vertical, horizontal y giro del plato) se realizan mediante una combinación de motores paso a paso, evitando problemas generados por otro tipo de transmisiones y garantizando una precisión, repetibilidad y fiabilidad sin precedentes en este tipo de aparatos

    Ventajas del equipo AUTOVICAT para los usuarios y laboratorios de ensayos de cementos, morteros y otros materiales.

    El equipo incorpora de serie las normas de ensayo de consistencia y tiempo de fraguado más habituales.

    El usuario puede definir hasta 9 normas de ensayo adicionales y hasta 15 configuraciones de usuario para fines de estudio o investigación.

    Las múltiples opciones de configuración permiten adaptar el modo de ensayo a las características particulares de cada material.

    El usuario puede definir libremente los siguientes parámetros:

    • Selección de norma
    • Distancia mínima de las punzonadas hasta el borde interior del molde.
    • Distancia entre punzonadas concéntricas y sucesivas.
    • Tiempos de inicio y de espera antes de la primera punzonada (tiempo cero).
    • Intervalos de tiempo entre punzonadas consecutivas modificables en cualquier momento del ensayo.
    • Selección de una segunda pasada una vez completada la primera serie de punzonadas.
    • Caída de la aguja: libre o acompañada.
    • Definir el criterio de fin de fraguado

    Según los parámetros elegidos, el equipo recalcula la posición y muestra el máximo número de punzonadas posibles.

    El equipo dispone de una memoria interna para almacenar los resultados de los 100 últimos ensayos realizados, incluyendo la fecha de ejecución, norma empleada, profundidad alcanzada en cada penetración y resultados finales.

    El equipo puede operarse localmente (por medio del panel táctil integrado) o de forma remota en un ordenador, mediante el software de ensayo específico VicaTest. (ver accesorios)

    Con el software de ensayos VicaTest es posible la configuración y seguimiento en tiempo real de cualquier número de equipos AUTOVICAT con un único ordenador.

    En cualquier caso los equipos conectados al ordenador trabajan de forma autónoma e independiente, por lo que se puede iniciar o detener un ensayo en cualquier momento y sin afectar al resto de ensayos en marcha.

    Idiomas seleccionables: español, inglés, francés y portugués.

    SUMINISTRO ESTÁNDAR:

    • Patín porta-agujas de acero inox, para ensayos de fraguado según EN 196-3 ó ASTM C191 (a especificar)
    • Aguja Ø 1,13 mm según EN 196-3 ó Ø 1,00 mm según ASTM C191 (a especificar).
    • Molde troncocónico, según EN 196-3 ó ASTM C191 (a especificar).
    • Cazoleta de inmersión con anillo de centrado para el molde y la placa de vidrio.
    • Placa de vidrio circular.
    • Dispositivo para limpieza de aguja.
    • Impresora térmica incorporada con 5 rollos de papel de repuesto

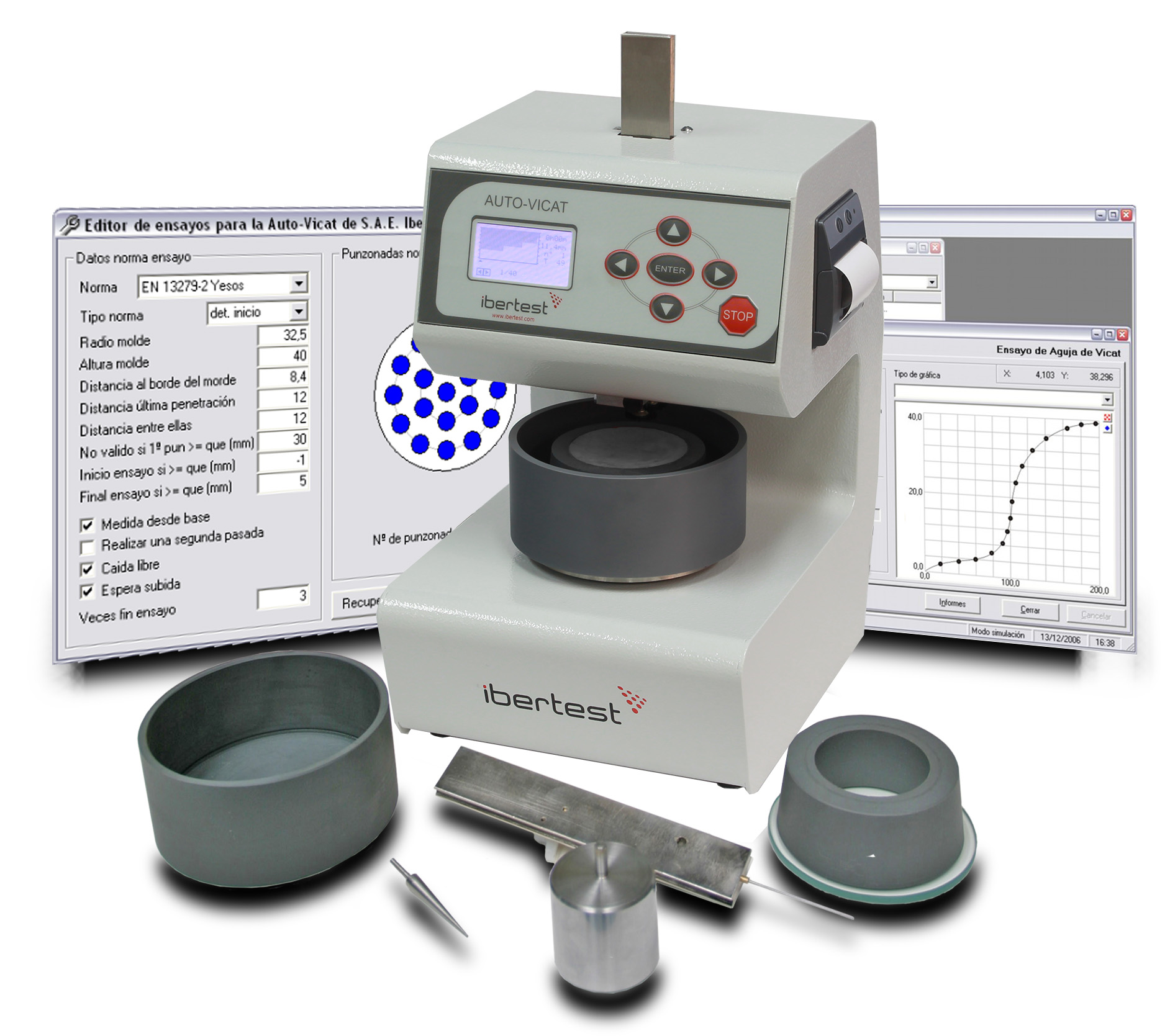

    ACCESORIOS Y REPUESTOS

    • Paquete de software VicaTest
    • Sistema completo de conexión y adquisición de datos, incluyendo ordenador, conector USB y software VicaTest.
    • Patín con sonda de consistencia
    • Patín ligero (100 g) con aguja cónica, para yesos s/ EN 13279-1
    • Patín pesado (1000 g) con aguja, para aditivos s/ EN 480-2
    • Molde troncocónico Vicat según normas EN
    • Molde troncocónico Vicat, según norma ASTM
    • Placa de vidrio circular, ajustable a la cazoleta de inmersión.
    • Papel de impresora térmica, paquete de 5 rollos.
    AUTOVICAT
    Referencia111-100399
    Normas de ensayo6 normas configuradas y pregrabadas 9 normas adicionales configurables por el usuario
    Configuraciones de usuario15 configuraciones disponibles, programables por el usuario
    Inteligencia del sistemaGobernado por microprocesador de última generación, de 32 bits
    MovimientosMediante combinación de motores paso a paso, para el posicionamiento y rotación del molde.
    Profundidad de penetraciónMejor que 0,1 mm
    Posibilidades de configuraciónSelección de norma. Selección de configuración de usuario. Caída de la aguja: libre o acompañada. Tiempos de inicio y de espera ántes de la primera punzonada. Intervalos de tiempo entre punzonadas libremente configurables (1 - 99 min) , modificables en cualquier momento del ensayo. Distancia entre punzonadas concéntricas y sucesivas. Distancia al borde del molde. Selección de una segunda pasada una vez completada la primera serie de punzonadas. Selección del criterio de fin de fraguado.
    Cálculos de punzonadasAutomático. Según las condiciones de operación impuestas, un algoritmo interno calcula el máximo número de punzonadas antes de empezar el ensayo para optimizar el desarrollo del ensayo según las características de la muestra.
    Entrada de datosMediante teclado sensitivo de 6 teclas, integrado en la carátula frontal del aparato. Permite navegar por los menús, seleccionar y configurar ensayos, definir parámetros, iniciar ensayo, etc.
    Visualización de datosPantalla gráfica LCD, retroiluminada, de 128 x 64 puntos, en color azul inverso para mejorar la visibilidad.
    ImpresoraSi, integrada en el lateral del equipo
    Informe de impresiónFecha, hora y referencia del ensayo. Norma de ensayo seleccionada. Medida de cada penetración en mm, con representación gráfica de cada penetración, número, hora e indicación de cada medida en mm. Resultados del ensayo: Tiempo de principio y fin de fraguado.
    Sentido de impresión del papelSeleccionable
    Ancho del papel/ancho de impresión58mm/ 48mm
    Dispositivo de limpieza automática de aguaSi. Mediante cepillos de tipo rodillo
    MemoriaMemoria tipo FLASH para almacenar las configuraciones de usuario, aún en caso de fallo de suministro eléctrico. Capacidad para guardar hasta los 100 últimos ensayos completos realizados
    Conexión al PCVia USB, con software VICAT.TEST (ver accesorios)
    Agrupación de equiposConectados a un mismo puesto de control por ordenador, mediante HUB USB
    IdiomasEspañol, inglés, francés y portugués
    Potencia<40 W
    Alimentación eléctricaMonofásica a 110-240 V + Tierra ~ 50 / 60 Hz
    Dimensiones230 x 290 x 355 mm
    Peso15 kg
