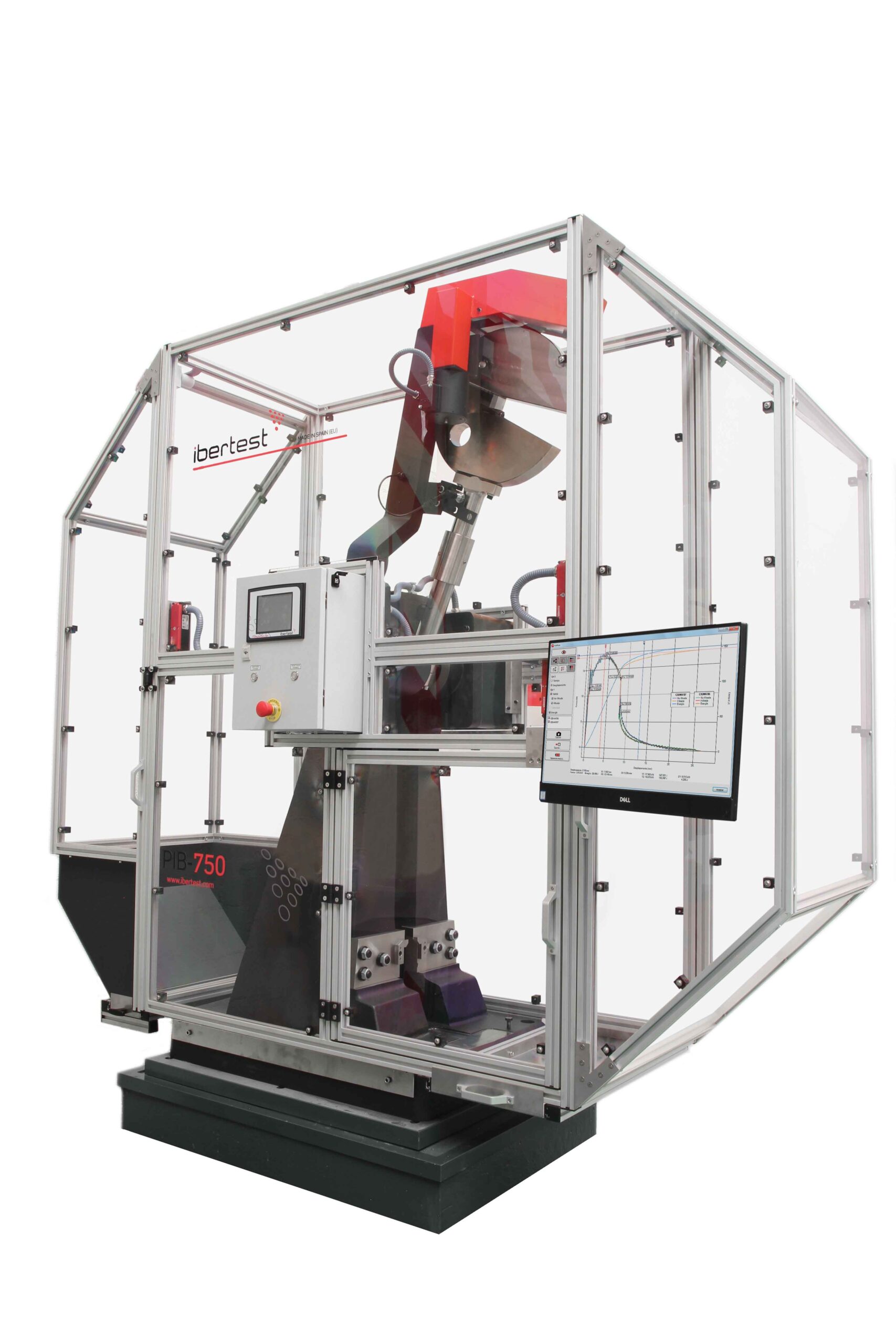

Péndulo de impacto Charpy instrumentado

IBERTEST se coloca a la vanguardia de la tecnología de ensayo de materiales, con el desarrollo del sistema de ensayo de impacto instrumentado con la tecnología más puntera del mercado.

Los ensayos de impacto tradicionales ofrecen información útil, estandarizada y fácilmente comparable, pero por su naturaleza están limitados en cuanto a la cantidad de información que son capaces de aportar.

El método de ensayo instrumentado permite medir de forma continua la señal de fuerza que se produce durante el breve periodo de tiempo que dura el impacto. De esta forma es capaz de ofrecer mucha más información acerca del comportamiento en fractura del material que el ensayo Charpy tradicional. Resulta de especial interés para centros tecnológicos, laboratorios acreditados, universidades e institutos de investigación.

IBERTEST Péndulos De Impacto Serie PIB
Consulta o solicita un presupuesto

Descripción del Producto

En el ensayo instrumentado es posible obtener directamente la fuerza máxima, el límite de fluencia o la energía absorbida antes de la fractura frágil, entre otros datos. Además, se puede estimar el porcentaje de superficie con fractura frágil y la tenacidad a fractura. Otra ventaja es la posibilidad de categorizar las muestras en función de la forma de la curva fuerza-desplazamiento que presentan, de acuerdo con las normas pertinentes.

Ensayo de impacto intrumentado: Comparacion Mismo Material Diferente Temperatura

Gracias a esto, es posible apreciar características del material que pueden pasar desapercibidas, o establecidas de forma incorrecta, en los resultados obtenidos por el método tradicional. Por ejemplo, la determinación de la temperatura de transición entre el dominio dúctil y frágil es mucho más evidente y precisa mediante la observación de los datos instrumentados que mediante la estimación visual de la probeta ensayada.



El sistema que se ofrece cuenta con las siguientes características:
  • Diseñado de acuerdo con las normas ISO 14556:2000 y ASTM E2298-09.
  • Posibilidad de instalación en PIB-300-MW (300J), PIB-450-MW (450J) y PIB-750-MW (750J). También es posible su instalación en modelos anteriores, tras consulta técnica.
  • Integración del hardware de adquisición y el software de análisis en un mismo equipo.
  • Cuchillas intercambiables de fácil instalación.
  • Compatible con probetas de tamaño estándar y miniaturizadas.
  • Adquisición de datos de altas prestaciones:
  • Velocidad: 1Mhz.
  • Resolución: 16 bits.
  • Longitud de la captura: hasta 100 ms.
  • Detección del impacto y procesado automático de los datos obtenidos, facilitando la realización de ensayos consecutivos.
  • Totalmente compatible con el software WinCharpy® para el almacenado, visualización y análisis de ensayos realizados.
  • Moderna y potente herramienta de análisis gráfico con posibilidad de superponer resultados de ensayos diferentes para su comparación. Es de especial utilidad a la hora de estudiar el comportamiento del material a distintas temperaturas o cuantificar la disparidad entre muestras del mismo lote.
Captura Ventana ensayo impacto instrumentado
  • Filtrado digital con corrección inteligente de transitorios en el instante de impacto y en la posible fractura frágil.
  • Detección automática de puntos de interés de la señal y del tipo de curva, permitiendo el ajuste manual de ambos.
  • Cálculo del porcentaje de superficie con rotura dúctil, tenacidad a fractura y parámetros estadísticos de la energía.
