Descripción del producto

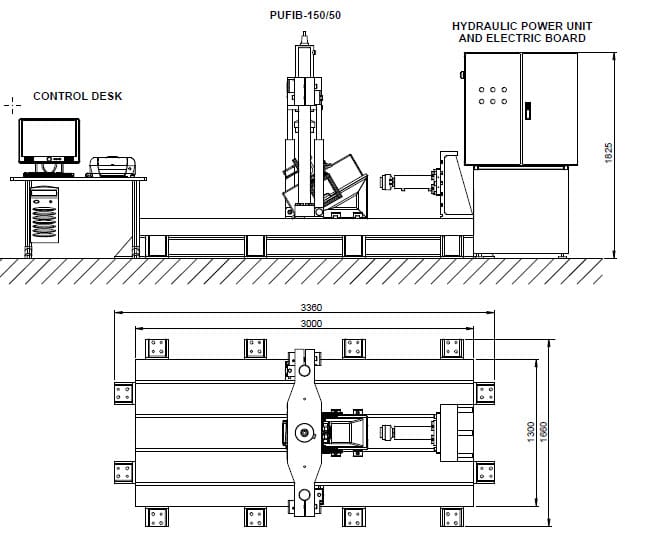

Marco de ensayos
- Bastidor de pruebas de alta rigidez con un diseño versail que incluye una base con ranura en T que permite realizar diferentes tipos de pruebas.

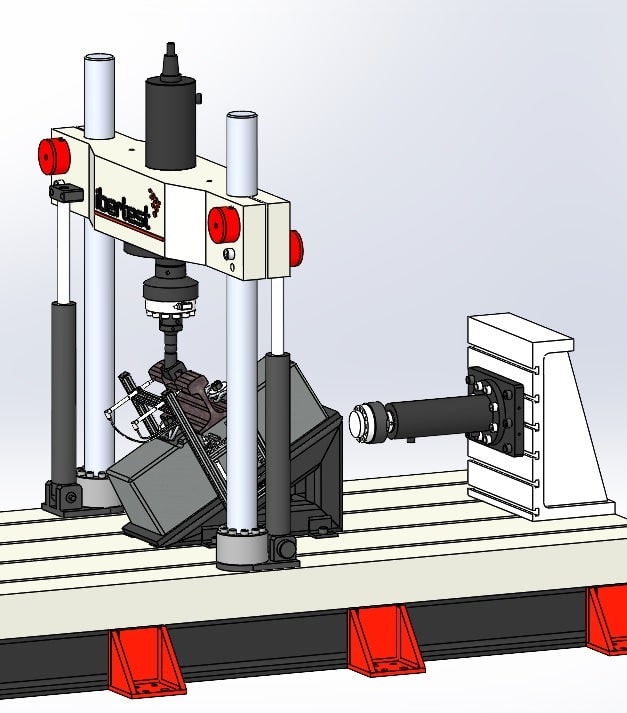

- Bastidor de pruebas principal (disponible para 150 y 300 kN) para carga axial, compuesto por 2 columnas y un travesaño móvil con gatos hidráulicos laterales que permiten variar la altura del travesaño.
- Pared de resistencia lateral que permite la aplicación de cargas transversales mediante el actuador secundario del sistema.
Sistema Hidráulico y Actuadores
- Incorpora el nuevo sistema EcoHydraulic, que aporta importantes mejoras respecto a los sistemas de control hidráulico tradicionales en términos de eficiencia (hasta un 20% superior), control adaptativo del caudal y de la presión en función de la carga instantánea del ensayo, lo que le confiere una vida útil más larga, menos mantenimiento y menor consumo de aceite.
- Control en bucle cerrado de la fuerza y la carrera mediante una servoválvula de alta respuesta.
- Gracias a su integración con el software de ensayos, es posible realizar automáticamente operaciones de parada segura, comprobar el tiempo de funcionamiento de la central hidráulica para el mantenimiento programado y digitalizar todas las alarmas del sistema hidráulico.
- Actuador vertical. Actuador hidrostático de doble efecto y doble vástago. Un casquillo de estanqueidad sin contacto permite un rozamiento muy bajo y un stick slip mínimo. Puede soportar cargas no axiales que pueden producirse durante la prueba.
- Actuador transversal secundario. Actuador hidráulico de doble efecto y simple vástago para cargas estáticas y pseudoestáticas con una capacidad típica de 50 kN (otros disponibles).
Electrónica de Control
- El sistema incorpora la nueva electrónica de control MD5i para el control dinámico del actuador principal con una resolución de 24 bits y una frecuencia de bucle de cierre de hasta 10 kHz para un control rápido y preciso de los parámetros de ensayo. Esto significa que, entre otras ventajas, pueden observarse variaciones mínimas de la fuerza o la deformación durante la prueba.
- El sistema incorpora la nueva electrónica de control MD2i para el control estático del actuador secundario con una resolución de 24 bits y una frecuencia de bucle de cierre de 2,5 kHz.
Transductor de fuerza (Célula de carga)
- Transductor de fuerza de alta rigidez para pruebas estáticas y dinámicas.
Transductor de carrera
- Sensor de posición lineal magnetoestrictivo, absoluto, sin contacto, salida digital, con montaje directo en el interior del pistón, resolución 0,5 μm.
Seguridad
- Protección perimetral con cierres eléctricos de seguridad que permiten la introducción de las probetas de forma sencilla y una total seguridad durante el ensayo.
- Sistema completo de alarmas (temperatura, nivel de aceite, detección de filtro sucio, filtro de presión, presión máxima, etc.) integradas con software de control para paradas de seguridad y protección del ensayo.
- Sistema de bloqueo de seguridad del pistón hidráulico que detiene inmediatamente el pistón en caso de fallo eléctrico para proteger el sistema y la muestra de ensayo.
Mantenimiento y soporte
- Sistema de mantenimiento inteligente, que evalúa el estado y contabiliza las horas de funcionamiento para avisar al usuario de todas las acciones de mantenimiento preventivo y correctivo necesarias.
Opciones
- El mando a distancia UCRD-6i (opcional) permite realizar pruebas sencillas sin ordenador. 15 teclas de función: Arriba, Abajo, Stop, abrir y cerrar mordazas, teclas configurables (para el control de la máquina) y DigiPoti para un control preciso del movimiento.
